悬根图

在数据分析时，有时需要将数据的概率分布（曲线图），与数据分箱后分布状况（直方图）放在同一个坐标系中进行比较研究，但实际可能比较困难，因为较小的频率由较大的频率主导，很难感知直方图条和曲线之间的差异模式。

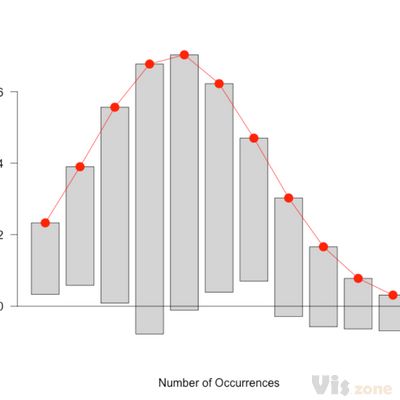

因此，约翰·图基(Tukey)在1971年推出了悬根图(又称吊根图)，以解决这些问题。在这种可视化中，通过“悬挂”理论曲线上的观测结果可以更容易地进行比较，这样就可以通过与水平轴的比较而不是与倾斜曲线的比较来看到差异。

正如在根图中一样，垂直轴被缩放到频率的平方根，以便引起人们对分布尾部的差异的注意。它是直方图和帕累托图概念的变体，它以一种简单的方式将观测和预测结合在一起，其中折线图显示数据在不断变化。

统计分析

数据分析的过程中常用的图形，看懂此类图一般需要懂一点 统计学/概率论 的基础知识。
统计分析的可视化一般是在分析的过程中当做 分析工具，或在学术领域内交流使用。
统计分析图形很少直接面向普通用户，通常普通用户只去看分析后的最终结论，所以一般更注重 精确性，不太注重交互效果。
